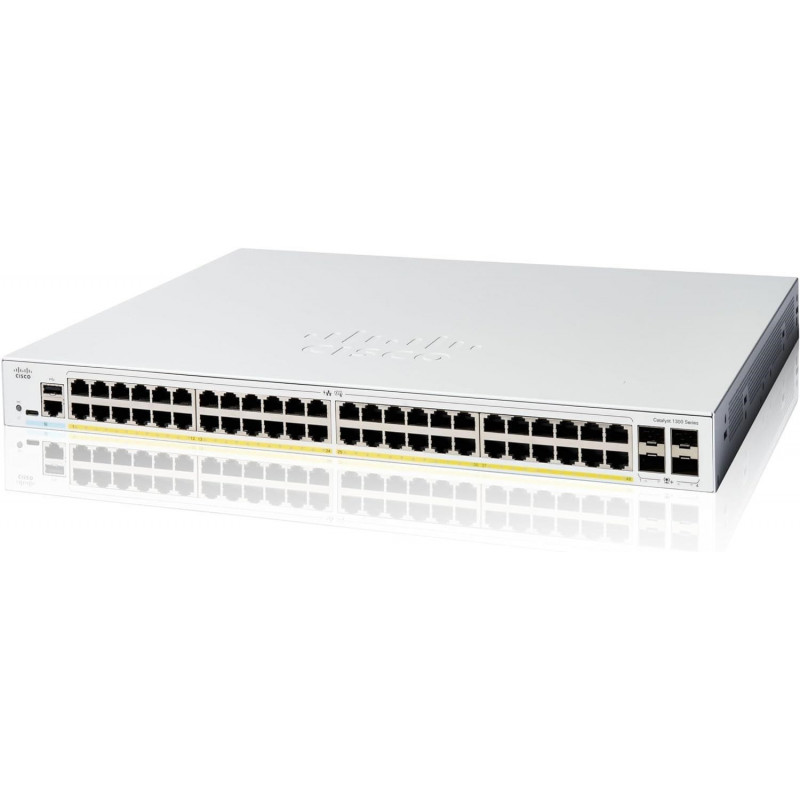

Cisco Catalyst switch C1300-48P-4X (48xGbE,4xSFP+,48xPoE+,375W)
Popis
VýkonKapacita prepínania a rýchlosť smerovania (Všetky prepínače sú wire-speed a bez blokovania) Kapacita v miliónoch paketov za sekundu (mpps) (64-bajtové pakety)130,94 Kapacita prepínania v gigabitoch za sekundu (Gbps)176,0 Layer 2 prepínanieSpanning Tree Protocol (STP)Podpora štandardu 802.1d pre stromový diagram
Rýchla konvergencia pomocou 802.1w (Rapid Spanning Tree Protocol [RSTP]), zapnuté štandardne
Nekonečné inštancie stromu pomocou 802.1s (MSTP); podporuje 8 inštancií
Per-VLAN Spanning Tree Plus (PVST+); podporuje 126 inštancií
Rapid PVST+ (RPVST+); podporuje 126 inštancií Portové skupiny / agregácia linkyPodpora IEEE 802.3ad Link Aggregation Control Protocol (LACP)
Až 8 skupín
Až 8 portov na skupinu s 16 kandidátskymi portami pre každú (dynamická) linková agregácia 802.3ad VLANPodpora až 4093 VLANov súčasne
Bazované na porte a tagoch 802.1Q VLANy, MAC-bázované VLANy, protokolové VLANy, VLANy na základe IP podsiete
Manažment VLAN
Privátne VLAN s portami promiscuous, izolované a komunitné porty
Privátne VLAN Edge (PVE), tiež známe ako chránené porty, s viacerými uplinkami Guest VLAN, neautentifikované VLANy
Dynamické priraďovanie VLAN pomocou RADIUS servera spolu s overovaním klientov 802.1X, VLAN pre zariadenia zákazníckych prevádzok (CPE)
Automatická dohliadacia VLAN (ASV) Voznová VLANHlasová prevádzka je automaticky priradená k hlasovej VLAN a spracováva sa s príslušnými úrovňami QoS. Protocol Discovery Protocol (VSDP) zabezpečuje bezdotykové nasadenie hlasových koncových bodov a zariadení na riadenie hovorov v celkovej sieti Multicast TV VLANMulticast TV VLAN umožňuje zdieľať jedno multicastové VLAN v sieti, zatiaľ čo odberatelia zostávajú v samostatných VLAN. Táto funkcia je tiež známa ako Multicast VLAN Registration (MVR) Preklad VLANPodpora mapovania VLAN jeden ku jednomu, v ktorom sa VLANy zákazníka (C-VLAN) na okraji rozhrania mapujú na VLANy poskytovateľa služieb (S-VLAN), pričom pôvodné C-VLAN tagy sú nahradené špecifikovaným S-VLAN Q-in-QVLANy priehľadne prechádzajú sieťou poskytovateľa služby pri izolácii prevádzky medzi zákazníkmi Selektívne Q-in-QVylepšenie základnej funkcie Q-in-Q, ktoré umožňuje pre každé okrajové rozhranie viacnásobné mapovanie rôznych C-VLAN na oddelené S-VLAN
Selektívne Q-in-Q umožňuje aj konfiguráciu typu etiketovania (Tag Protocol Identifier [TPID]) S-VLAN GVRP / GARP (všeobecný registračný protokol VLAN / všeobecný atribútový registračný protokol)GVRP a GARP umožňujú automatickú propagáciu a konfiguráciu VLAN v mostovom území Jednosmerné spojenieUDLD monitoruje fyzické spojenia na detekciu jednostranných spojení spôsobených nesprávnou kabelážou alebo portom Detekcia (UDLD)chyby vodiča alebo kábla/portu, aby sa zabránilo prechodu smyčkami a zablokovaniu prevádzky v prepínanej sieti Preposielanie DHCP na Layer 2Preposielanie DHCP prevádzky na DHCP server vo vyzšej VLAN; funguje s DHCP Option 82 Internet Group Management Protocol (IGMP) verzie 1, 2 a 3 snoopingIGMP obmedzuje pásmo náročnú multicastovú prevádzku len na požadovaných, podporuje 2000 multicastových skupín (multicasting špecifický pre zdroj) IGMP querierIGMP querier sa používa na podporu multicastovej domény Layer 2 prepínačov v prípade chýbajúceho multicastového routera IGMP proxyProstriedok multicastového smerovania založený na IGMP členstve bez potreby zložitejších multicastových routovacích protokolov Blokovanie Head-of-Line (HOL)Prevencia blokovania HOL Detekcia slučiekDetekcia slučiek poskytuje ochranu proti zásadám slučiek tak, že odosiela protokoly na detekciu slučiek z portov, na ktorých je povolená ochrana slučiek. Funguje nezávisle od STP Layer 3IPv4 smerovanieRýchle smerovanie IPv4 paketov
Až 990 statických trás a až 128 IP rozhraní IPv6 smerovanieRýchle smerovanie IPv6 paketov Layer 3 rozhranieKonfigurácia Layer 3 rozhrania na fyzickom porte, LAG, VLAN rozhraní alebo slučkovom rozhraní Členenie bez triedenia medzi doménami (CIDR)Podpora CIDR Routing Protocol (RIP) v2Podpora RIP v2 pre dynamické smerovanie Policy-Based Routing (PBR)Flexibilná kontrola smerovania na smerovanie paketov k inému nasledujúcemu uzlu na základe IPv4 alebo IPv6 Access Control List (ACL) DHCP serverPrepínač funguje ako IPv4 DHCP server, ktorý obsluhuje viaceré DHCP zásobníky alebo rozsahy
Podpora DHCP možností DHCP relay na Layer 3Preposielanie DHCP prevádzky medzi sieťami IP Relay UDP (User Datagram Protocol)Preposielanie broadcastových informácií medzi sieťami Layer 3 na zistenie aplikácií alebo pre preposielanie paketov BOOTP/DHCP StackingHardvérové stackovanieAž 8 prepínačov v stacku. Až 200 portov spravovaných ako jeden systém s hardvérovým failoverom
Stackovanie je podporované na nasledujúcich modeloch:
Rodina 1: C1300-16P-4X, C1300-24T-4X, C1300-24P-4X, C1300-24FP-4X, C1300-48T-4X, C1300-48P-4X, C1300-48FP-4X, C1300-8MGP-2X, C1300-24MGP-4X, C1300-48MGP-4X
Rodina 2: C1300-12XT-2X, C1300-12XS, C1300-16XTS, C1300-24XS, C1300-24XT, C1300-24XTS
PID-y z rovnakej rodiny môžu byť stackované dohromady. Medzigeneračné stackovanie medzi rodinami nie je podporované. Vysoká dostupnosťRýchle failover stacku minimalizuje stratu prevádzky. Podpora LAG cez viaceré jednotky v stacku Plug-and-play konfigurácia a správa stackuAktívny / zálohový režim pre odolnú kontrolu stacku Automatické číslovanie
Hot swap jednotiek v stacku
Nastavenie reťazového alebo kruhového stacku, automatické rýchlosti portov, flexibilné možnosti portov stacku Vysokorýchlostné interné spojenia stackuEkonomicky výhodné vysokorýchlostné 10 Gigabit Ethernet rozhrania optických káblov BezpečnosťSecure Shell (SSH) ProtocolSSH je bezpečná náhrada za Telnet prevádzku. Secure Copy Protocol (SCP) tiež používa SSH. Podpora SSH v1 a v2 Secure Sockets Layer (SSL)Podpora SSL: Šifruje všetku HTTPS prevádzku, umožňujúc veľmi bezpečný prístup k používateľskému rozhraniu správy cez prehliadač IEEE 802.1X (autentifikátorová funkcia)802.1X: RADIUS autentifikácia a účtovanie, MD5 hash, guest VLAN, neautentifikovaná VLAN, režim jeden/viaceré hosty, a jedna/mnoho relácií
Podpora časovo závislej 802.1X, dynamického priraďovania VLAN, a MAC autentifikácie Supplicant IEEE 802.1XPrepínač môže byť nakonfigurovaný tak, aby fungoval ako supplicant iného prepínača. Tým sa zabezpečuje rozšírený bezpečný prístup v oblastiach mimo rozvodního rozhrania (napríklad konferenčné miestnosti) Web-based autentifikáciaWebová autentifikácia poskytuje kontrolu prístupu k sieti prostredníctvom webového prehliadača na akomkoľvek zariadení a operačnom systéme STP BPDU GuardBezpečnostný mechanizmus na ochranu siete pred neplatnými konfiguráciami. Port s aktivovaným BPDU Guard sa vypne, ak na ňom príde BPDU správa. Tým sa zabraňuje náhodnému vytvoreniu topológie slučky STP Root GuardZabraňuje zariadeniam na okraji siete, ktoré nie sú pod kontrolou správcu siete, stať sa STP koreňom STP loopback guardPoskytuje ďalšiu ochranu proti Layer 2 preposielacím slučkám (STP slučkám) DHCP snoopingFiltrovanie DHCP správ s neautorizovanými IP adresami alebo z neočakávaných či nedôveryhodných rozhraní. Zabránenie správaniu zlomyselných zariadení ako DHCP serverov IP Source Guard (IPSG)Keď je IPSG povolený na porte, prepínač filtruje IP pakety prichádzajúce z tohto portu, ak zdrojové IP adresy paketov neboli staticky nakonfigurované alebo dynamicky naučené zo snooping DHCP. Tým sa zabraňuje falšovaniu IP adries Dinamiká kontrola ARP (DAI)Prepínač odhádzuje ARP pakety z portu, ak nie sú statické alebo dynamicky viazané IP/MAC, alebo ak sú rozporuplné zdrojové či cieľové adresy v ARP pakete. Tým sa zabraňuje útokom typu man-in-the-middle Bindovanie IP/MAC/port (IPMB)Predošlé funkcie (DHCP snooping, IPSG, DAI) spolupracujú na zabránení útokom typu Denial-of-Service (DoS) na sieti, čím zvyšujú dostupnosť siete Technológia bezpečného jadra (SCT)Zabezpečuje, že správa a protokolová prevádzka bude prijímaná a spracovávaná, bez ohľadu na objem prevádzky Bezpečné citlivé údaje (SSD)Mechanizmus na bezpečné spravovanie citlivých údajov (napríklad heslá, kľúče a pod.), zabezpečené uloženie na prepínači, ich šifrovanie a automatická konfigurácia. Prístup k citlivým údajom ako text alebo šifrovaný je zabezpečený na základe používateľských úrovní a spôsobu prístupu Dôveryhodné systémyDôveryhodné systémy poskytujú vysoko bezpečné základy pre produkty Cisco
Prevencia za behu (Execute Space Protection [X-Space], Náhodné usporiadanie pamäťovej mapy [ASLR], Kontrola veľkosti objektov [BOSC]) Privátne VLANPoskytuje bezpečnosť a izoláciu medzi prepínacími portami, čím zabezpečuje, že používatelia nemôžu sledovať komunikáciu iných používateľov; podporuje viacero uplinkov. Layer 2 izolácia Privátne VLAN Edge (PVE)PVE (známe aj ako chránené porty) poskytuje Layer 2 izoláciu medzi zariadeniami vo rovnakej VLAN; podporuje viacero uplinkov Portová bezpečnosťMožnosť zamknúť zdrojové MAC adresy na portoch a obmedziť počet naučených MAC adries RADIUS/TACACS+Podpora RADIUS a TACACS autentifikácie. Prepínač funguje ako klient RADIUS účetníctvoFunkcie RADIUS účtovníctva umožňujú odosielať údaje na začiatku a na konci služieb, uvádzajúc počet použitých zdrojov (napríklad čas, pakety, bajty a pod.) počas relácie Storm controlBroadcastová, multicastová a neznáma unicastová prevádzka Prežitie DoS útokovPrevencia útokov typu DoS Viaceré úrovne privilégia používateľa v CLIÚrovne privilégia 1, 7 a 15 ACLPodpora až 1024 pravidiel
Zablokovanie alebo obmedzenie rýchlosti na základe zdrojovej a cieľovej MAC adresy, VLAN ID, IPv4 alebo IPv6 adresy, flow label IPv6, protokolu, portu, Differentiated Services Code Point (DSCP)/IP priorita, TCP/UDP zdrojových a cieľových portov, 802.1p priority, Ethernet type, ICMP paketov, IGMP paketov, TCP flag; ACL je možné použiť na vstupe aj výstupe
Podpora časovo závislých ACL Kvalita službyPrioritné úrovne8 hardvérových front PlánovaniePrísna priorita a Weighted Round-Robin (WRR) Trieda službyPortové, na základe VLAN 802.1p, IPv4/IPv6 priorita/Typ služby (ToS)/DSCP, Differentiated Services (DiffServ), triedenie a označovanie ACL, dôveryhodná QoS
Priraďovanie front na základe DSCP a triedy služby (802.1p/CoS) Obmedzovanie rýchlostiIngress policer; egress tvarovanie a riadenie rýchlosti na základe VLAN, portu, a flow; dvojfázové 3-kolorové (2R3C) obmedzovanie Vyhýbanie sa preťaženiuPotrebný algoritmus pre vyhýbanie sa preťaženiu TCP, aby sa minimalizovala a zabránila globálnej strate TCP Optimalizácia iSCSI prevádzkyMechanizmus na uprednostňovanie iSCSI prevádzky pred ostatnými typmi prevádzky ŠtandardyŠtandardyIEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab
1000BASE-T Gigabit Ethernet, IEEE 802.3ad Link Aggregation Control Protocol, IEEE 802.3z Gigabit Ethernet, IEEE 802.3ae 10 Gbps Ethernet cez optické vlákna pre LAN, IEEE 802.3an 10GBASE-T 10 Gbps Ethernet cez kroucené párové káble, IEEE 802.3x Flow Control, IEEE 802.1D (STP, GARP a GVRP), IEEE 802.1Q/p VLAN, IEEE 802.1w Rapid STP, IEEE
802.1s Multiple STP, IEEE 802.1X Port Access Authentication, IEEE 802.3af, IEEE 802.3at, IEEE 802.1AB Link Layer Discovery Protocol, IEEE 802.3az Energy Efficient Ethernet, RFC 768, RFC 783, RFC 791, RFC 792, RFC 793, RFC 813, RFC 826, RFC 879, RFC 896, RFC
854, RFC 855, RFC 856, RFC 858, RFC 894, RFC 919, RFC 920, RFC 922, RFC 950, RFC
951, RFC 1042, RFC 1071, RFC 1123, RFC 1141, RFC 1155, RFC 1157, RFC 1213, RFC
1215, RFC 1286, RFC 1350, RFC 1442, RFC 1451, RFC 1493, RFC 1533, RFC 1541, RFC
1542, RFC 1573, RFC 1624, RFC 1643, RFC 1700, RFC 1757, RFC 1867, RFC 1907, RFC
2011, RFC 2012, RFC 2013, RFC 2030, RFC 2131, RFC 2132, RFC 2233, RFC 2576, RFC
2616, RFC 2618, RFC 2665, RFC 2666, RFC 2674, RFC 2737, RFC 2819, RFC 2863, RFC
3164, RFC 3176, RFC 3411, RFC 3412, RFC 3413, RFC 3414, RFC 3415, RFC 3416, RFC
4330 IPv6IPv6IPv6 host mód, IPv6 cez Ethernet, dvojitá IPv6/IPv4 stack
Discovery (ND), statická konfigurácia IPv6 adries, detekcia maximálnej veľkosti MTU cesty (MTU discovery)
Duplicate Address Detection (DAD), statický klient pre DHCPv6 v protokole ICMP verzia 6
IPv6 cez IPv4 sieť s podporou tunela Intrasite Automatic Tunnel Addressing Protocol (ISATAP) QoS pre IPv6Prioritizácia IPv6 paketov v hardvéri ACL pre IPv6Znižovanie alebo obmedzovanie rýchlosti IPv6 paketov v hardvéri Bezpečnosť prvého hopu IPv6RA guard
ND kontrola, DHCPv6 guard
Tabuľka asociácie susedských zariadení (snooping a statické záznamy)
Kontrola integrity susedského väzby Sledovanie Multicast Listener Discovery (MLD v1/2)Dodáva IPv6 multicastové pakety iba požadovaným prijímateľom MLD proxyMLD proxy zabezpečuje mechanizmus pre multicastové smerovanie na základe MLD členstva bez potreby komplikovanejších multicastových routovacích protokolov IPv6 aplikácieWeb/SSL, Telnet server/SSH, ping, traceroute, Simple Network Time Protocol (SNTP), Trivial File Transfer Protocol (TFTP), SNMP, RADIUS, syslog, DNS klient, Telnet klient, DHCP klient, DHCP auto-konfigurácia, IPv6 DHCP relay, TACACS+ Podporované RFC pre IPv6RFC 4443 (nahradzuje RFC 2463): ICMP verzia 6
RFC 4291 (nahradzuje RFC 3513): IPv6 adresová architektúra RFC 4291: IPv6 smerovanie
RFC 2460: Špecifikácia IPv6
RFC 4861 (nahradzuje RFC 2461): Discovery susedských zariadení pre IPv6
RFC 4862 (nahradzuje RFC 2462): Bezstavová konfigurácia IPv6 adries RFC 1981: prieskum MTU cesty
RFC 4007: Štruktúra IPv6 adresy s rozsahom, mechanizmus výberu predvolených adries, RFC 3484: Mechanizmus výberu predvolenej adresy
RFC 5214 (nahradzuje RFC 4214): ISATAP tunelovanie
RFC 4293: MIB IPv6: textové konvencie a všeobecná skupina RFC 3595: Textové konvencie pre IPv6 flow label SprávaCisco Business DashboardPodpora vloženého sondy pre Cisco Business Dashboard, bežiaci na prepínači. Odstraňuje potrebu nastavovať samostatný hardvér alebo virtuálnu stanicu pre Cisco Business Dashboard Probe na mieste Cisco Business mobilná aplikáciaMobilná aplikácia pre Cisco Business prepínače a bezdrôtové produkty. Pomáha rýchlo nastaviť miestnu sieť a ľahko spravovať veci na dosah ruky Cisco Network Plug and Play (PnP) agentRiešenie Cisco Network PnP poskytuje jednoduchú, bezpečnú, jednotnú a integrovanú ponuku na uľahčenie zavádzania nových zariadení v pobočkách alebo kampusoch či pre aktualizácie v existujúcej sieti. Riešenie poskytuje jednotný prístup k nasadeniu Cisco routerov, prepínačov a bezdrôtových zariadení pri nasadení s takmer nulovou potrebou zásahu.
Podpora Cisco PnP Connect Webové používateľské rozhranieVstavaný konfiguračný nástroj prepínača pre jednoduchú konfiguráciu zariadenia cez prehliadač (HTTP/HTTPS)
Podpora jednoduchého a pokročilého režimu, sprievodcov, nastaviteľného dashboardu, údržby systému, monitorovania, online pomoci a univerzálneho vyhľadávania SNMPVerzie SNMP 1, 2c a 3 s podporou trapov, a SNMP verzia 3 User-Based Security Model (USM) Rámec vzdialeného monitorovania (RMON)Vložený agent RMON podporuje 4 skupiny RMON (história, štatistiky, alarmy a udalosti) na zlepšenie správy, monitorovania a analýzy prevádzky Dual stack IPv4 a IPv6Koexistencia oboch protokolových zásobníkov na uľahčenie migrácie Aktualizácia firmvéruAktualizácia cez webový prehliadač (HTTP/HTTPS) a TFTP a aktualizácia cez SCP pri behu cez SSH. Dvojité obrazy pre odolnejšie aktualizácie firmvéru Mirror portovPrevádzka na porte môže byť zrkadlovo kopírovaná do iného portu na analýzu pomocou sieťového analyzátora alebo RMON sondy. Až 8 zdrojových portov môže byť zrkadlovo kopírovaných na jeden cieľový port Mirror VLANovPrevádzka z VLAN môže byť zrkadlovo kopírovaná na port na analýzu pomocou sieťového analyzátora alebo RMON sondy. Až 8 zdrojových VLANov môže byť zrkadlovo kopírovaných na jeden cieľový port Redirection a mirror na základe toku (flow)Presmerovanie alebo zrkadlenie prevádzky na cieľový port alebo reláciu na základe toku Remote Switch Port Analyzer (RSPAN)Prevádzka môže byť zrkadlovo kopírovaná cez doménu Layer 2 do vzdialeného portu na inom prepínači na jednoduchšie odhaľovanie problémov SFlow agentPrepínač môže exportovať vzorky sFlow na externé zbierky. sFlow poskytuje prehľad o sietovej prevádzke na úrovni toku DHCP (možnosti 12, 59, 60, 66, 67, 82, 125, 129 a 150)Možnosti DHCP umožňujú úzko kontrolovať od centrálneho bodu (DHCP server) získanie IP adresy, automatickú konfiguráciu (sťahovanie konfigurácie a obrázkov), DHCP relé a názov hostiteľa Secure Copy (SCP)Bezpečné prenášanie súborov na a zo switcha Automatická konfigurácia s SCP sťahovaním súborovUmožňuje bezpečné hromadné nasadenie s ochranou citlivých údajov Konfiguračné súbory s možnosťou úpravy textomKonfiguračné súbory je možné upravovať textovým editorom a sťahovať na iné prepínače, čo uľahčuje hromadné nasadenie SmartportsZjednodušená konfigurácia QoS a bezpečnostných funkcionalít Automatické SmartportsUplatňuje inteligenciu poskytovanú rolami Smartport a aplikuje ju automaticky na port na základe zariadení zistených pomocou Cisco Discovery Protocol alebo LLDP-MED. Táto funkcia umožňuje nasadenie s minimálnym zásahom CLI v textovom režimeSkriptovateľné CLI. Podporuje úplné CLI aj menu založené CLI. Úrovne privilégia používateľa 1, 7 a 15 LocalizáciaLokálizácia GUI a dokumentácie do viacerých jazykov Prihlasovacia správaKonfigurovateľné viaceré správy pri prihlásení pre web a CLI Dalsšia správaTraceroute, správa jedného IP, HTTP/HTTPS, SSH, RADIUS, mirror portov, aktualizácia TFTP, DHCP klient, BOOTP, SNTP, Xmodem aktualizácia, cvičenie káblov, ping, syslog, Telnet klient (podpora SSH), automatické nastavenia času zo správcovskej stanice Zelená (energetická efektívnosť)Detekcia energieAutomaticky vypína napájanie na porte RJ-45 pri zistení, že spojenie je nedostupné. Režim aktívny sa obnoví bez straty paketov, keď sa spojenie znova nadviaže Detekcia dĺžky káblaUpravuje silu signálu na základe dĺžky kábla. Znižuje spotrebu energie pre kratšie káble EEE zodpovednosť (802.3az)Podpora IEEE 802.3az na všetkých kobalových Gigabit Ethernet portoch Vypnutie LED-iek portovLED môžu byť manuálne vypnuté na úsporu energie Časovo závislá prevádzka portovLink na začiatku alebo konci na základe používateľskej konfigurácie (keď je port administratívne zapnutý) Časovo závislý PoEPoE napájanie môže byť zapnuté alebo vypnuté na základe používateľskej konfigurácie na šetrenie energie Trvalé PoEPoskytuje PoE napájanie aj pri reštarte zariadenia ObecnéJumbo rámceVeľkosti rámcov až 9000 bajtov. Štandardný MTU je 2000 bajtov MAC tabuľka16 000 adries Chip guardZachytáva pokusy o manipuláciu a reaguje pri štarte Integrita bootovaniaZobrazenie Integrity boot umožňuje vidieť identitu platformy Cisco a informácie o integrite softvéru, ktoré sú vizualizovateľné a akciové DiscoveryBonjourPrepínač si sám inzeruje pomocou protokolu Bonjour Link Layer Discovery Protocol (LLDP) (802.1ab) s rozšíreniami LLDP-Media Endpoint Discovery (MED)LLDP umožňuje prepínaču inzerovať svoju identitu, konfiguráciu a schopnosti susedným zariadeniam, ktoré tieto údaje ukladajú do MIB. LLDP-MED je vylepšenie LLDP, ktoré pridáva rozšírenia potrebné pre IP telefóny. Cisco Discovery ProtocolPrepínač si sám inzeruje pomocou protokolu Cisco Discovery Protocol. Tiež sa učí o pripojenom zariadení a jeho vlastnostiach pomocou Cisco Discovery Protocol Napájanie cez Ethernet (PoE)PoE 802.3af, PoE+ 802.3at (Nasledujúce prepínače podporujú PoE 802.3at, PoE 802.3af a Cisco legacy PoE. Celková dostupná sila pre PoE na prepínači je nasledovná) Dedikovaná sila pre PoE375W Počet portov podporujúcich PoE48 HardvérSpotreba energie (najhorší prípad) Spotreba energie systému110V=47.44
220V=47.03 Spotreba energie s PoE110V=462.84W
220V=449.48W Teplota (odvádzanie tepla v BTU/h)1579.28 Režim v pohotovostnom režime110V=20.51W
220V=20.27W Porty Celkový počet systémových portov48 x Gigabit Ethernet + 4 x 10G RJ-45 porty48 x Gigabit Ethernet Combo porty (RJ-45 + SFP)4 x SFP+ Seriové rozhranieŠtandardné RJ-45 porty Cisco a USB Type C port USB portUSB Type C na prednom paneli prepínača na ľahkú správu súborov a obrazov ako aj na konzolovej linke TlačidláReset tlačidlo Káblové typyNeotrasiteľné dvojlinkové káble kategórie 5e alebo lepšie pre 1000BASE-T LEDSystém, Link/Act, PoE, Rýchlosť Flash512 MB CPUARM dual-core na 1.4 GHz DRAM1 GB DDR4 Zásobník paketovVšetky čísla sú súhrnné naprieč všetkými portami, keďže zásobníky sa dynamicky zdieľajú:
1,5 MB Podporované moduly SFPMGBSX1
MGBLX1
MGBLH1
MGBT1
GLC-SX-MMD
GLC-EX-SMD
GLC-ZX-SMD
GLC-LH-SMD
GLC-BX-U
GLC-BX-D
GLC-TE
CWDM-SFP-1470
CWDM-SFP-1490
CWDM-SFP-1510
CWDM-SFP-1530
CWDM-SFP-1550
CWDM-SFP-1570
CWDM-SFP-1590
CWDM-SFP-1610
SFP-H10GB-CU1M
SFP-H10GB-CU3M
SFP-H10GB-CU5M
SFP-10G-SR
SFP-10G-LR
SFP-10G-SR-S
SFP-10G-LR-S
SFP-10G-ER
SFP-10G-ER-S
SFP-10G-T-X
SFP-10G-BXD-I
SFP-10G-BXU-I
SFP-H10GB-CU1-5M
SFP-H10GB-CU2M
SFP-H10GB-CU2-5M
SFP-H10GB-ACU7M
SFP-H10GB-ACU10M
SFP-10G-AOC1M
SFP-10G-AOC2M
SFP-10G-AOC3M
SFP-10G-AOC5M
SFP-10G-AOC7M
SFP-10G-AOC10M EnvironmentálneRozmery jednotky (W x D x H)445 x 350 x 44 mm (17,5 x 13,78 x 1,73 palca) Hmotnosť jednotky6.37 kg (14.04 lb) Napájanie100-240V 50-60 Hz, interné CertifikácieUL (UL 62368), CSA (CSA 22.2), CE značka, FCC Časť 15 (CFR 47) Trieda A Prevádzková teplota23° až 122°F (-5° až 50°C) Teplota skladovania-13° až 158°F (-25° až 70°C) Vlhkosť v prevádzke10% až 90%, relatívna, bez kondenzácie Vlhkosť pri skladovaní10% až 90%, relatívna, bez kondenzácie Hlasitosť a stredná doba medzi poruchami (MTBF) FAN (počet)1 Hlasitosť25°C: 37,3 dBA MTBF pri 25°C (hodiny)1 469 406 ZárukaObmedzená doživotná s návratom do výrobcu Balenie obsahujeCisco Catalyst 1300 Series Switch Napájací adaptér Montážna sada Karta ukazovateľ Minimálne požiadavkyWebový prehliadač: Chrome, Firefox, Edge, Safari Kábel Ethernet kategórie 5e alebo lepší Nainštalovaný TCP/IP, sieťový adaptér a sieťový operačný systém (napríklad Microsoft Windows, Linux alebo Mac OS X)
