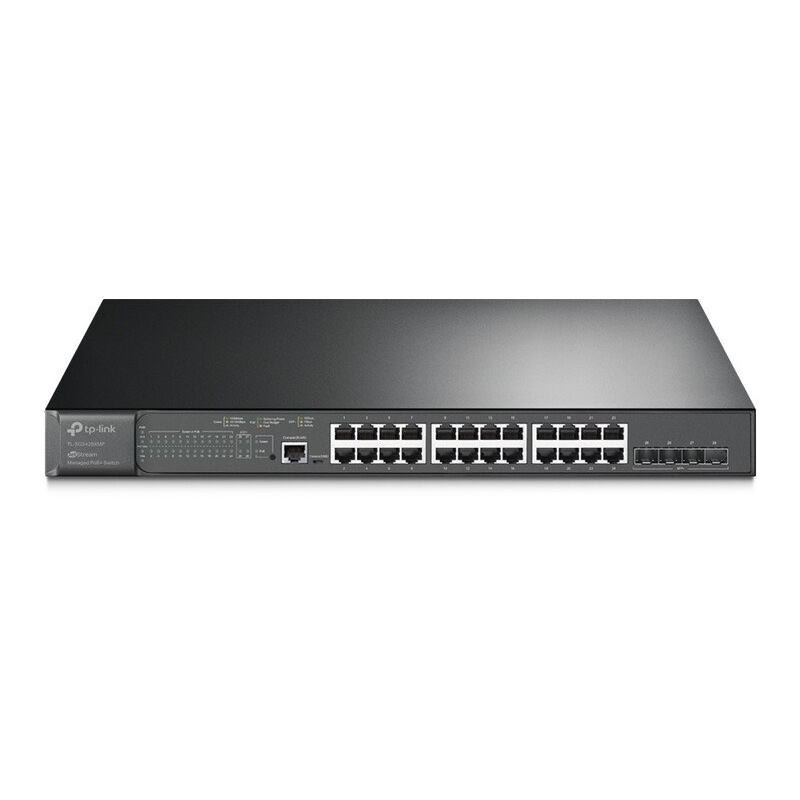

TP-Link JetStream 28-Port , Switch, MAN, PoE+ TL-SG3428XMP

TL-SG3428XMP - L2 + 10-Gigabit Managed Switch

FUNKCIE
- Samostatná správa Web, CLI (Telnet, SSH), SNMP, RMON a Dual Image prinášajú výkonné možnosti správy
- 10G Lightning-fast Uplink: 4x 10 Gbps SFP + sloty umožňujú pripojenie s veľkou šírkou pásma a neblokujú prepínací kapacitu < / br> - Centralizovaná správa: typu Cloud prístup a aplikácie Omada pre mimoriadne pohodlie a jednoduchú správu
- Robustný bezpečnostnej stratégie: IP-MAC-Port Binding, ACL, port Security, DoS Defend, Storm control, DHCP Snooping, 802.1X, Radius Authentication a ďalšie

TECHNICKÉ VLASTNOSTI
Rozhranie: 24x 10/100/1000 Mbps RJ45 portov; 4x 10G SFP + sloty; 1x RJ45 port; 1x Micro-USB port
Počet ventilátorov: 2
Zdroj napájania: 100-240 V
Rozmery: 440 × 330 × 44 mm
Montáž: Možnosť montáže do stojanu
Max. spotreba energie: 34,4W bez PD pripojenia; 465,8W s PD pripojením
Prepínací kapacita: 128 Gbps
Tabuľka MAC adries: 16K
Jumbo Frame: 9 KB
Prevádzková teplota: 0C až 45C
Certifikácia: CE, FCC, RoHS

OBSAH
- TL-SG3428XMP Switch
- Napájací kábel
- Gumové nožičky
- Súprava pre montáž do racku
- Inštalačná príručka

-------------------------------------------------------------------------------------------------------------------------------------------------------

TP-LINK TL-SG3428XMP JetStream, Switch,

Počet portov SFP +: 4x

Počet LAN 1000 Mbps: 24x.

Max. prenosová rýchlosť [Gbps]: 128.

Podporované rýchlosti [Mb / s]: 1 000.Tabuľka MAC adries: 16 000. Prevedenie: Rackmount Web, management: Áno, Funkcia: Cloud management, L2 +, QoS, VLAN, PoE: Áno, Podporované PoE štandardy: 802.3af, 802.3at, Počet PoE Out portov: 24, PoE budget [W]: 384,

Spotreba [W]: 465,8.

Šírka [mm]: 440 Výška [mm]: 44 Hĺbka [mm]: 330
